超聲波振動篩建模環境的設置
作者：宏源科技 日期：2013-12-19
1.啟動ADAMS/View,選擇新建模型;
2.設置系統單位,單擊菜單[Setting]—[Units],在彈出的對話框中,對系統的長度、質量、力、時間、角度和頻率的單位進行設置,如圖3.2所示;
圖3.2系統單位設置
3.設置工作柵格,單擊菜單[Setting]—[Working Grid]后,在彈出的設置工作柵格對話框中,將Size設置為X(750)、Y(500), Spacing設置為X( 10)、Y(10),如圖3.3所示,工作柵格范圍的大小可以根據后續工作的需要進行調整;
4.設置圖標,單擊菜單[Setting]4[Ico;n],彈出圖標設置對話框,將圖標的比例值設置為50;
5.設置重力加速度,單擊菜單[Setting;H[Gravity],將重力加速度的方向設置為垂直向下,大小為9806.65mm/s2;
6.打開坐標窗口,按下F4鍵,或者單擊菜單[View]—[Coordinate Window]后,打開坐標窗口。使得當鼠標在圖形區移動時,坐標窗口中能夠顯示當前鼠標所在位置的坐標值。

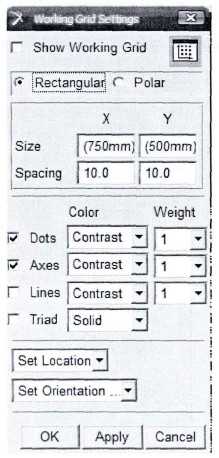

圖3.3工作柵格設置
