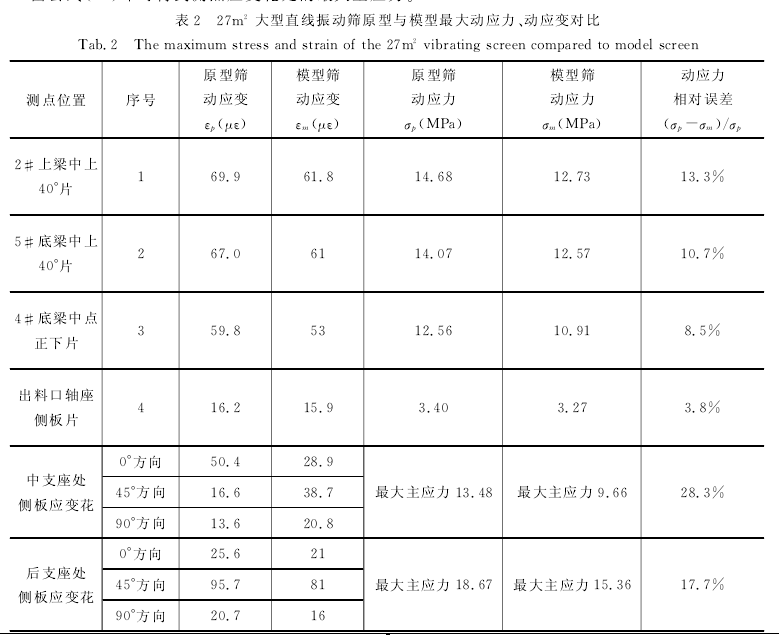

表2為27m'大型直線振動篩原型與相似模型篩相同位置的最大動應力、動應變的對比，其中原型篩的動應力測試是在某礦山機械廠，由大連理工大學振動與強度測試中心和遼寧工程技術大學力學試驗檢測中心共同完成的。        由表可見測得原型篩分機工作狀態的動應力最大值為18. 67MPa，發生在后支座處側板應變花，另外彈簧支座處側板，上下橫梁中部位置動應力也較大。而測得的模型篩相應點的動應力較原型篩要小，相似比的最大誤差28.300，但模型篩分機動應力最大值發生位置與原型篩相同。
       誤差較大的原因分析認為主要是模型篩的尺寸縮比較大，對原型篩的某些細節尺寸進行了簡化，測試時由于模型篩尺寸較小，故貼片位置可能存在偏差，沒有鋪設篩板等。
       總之，系統誤差和隨機誤差的存在及尺寸效應等使得模型篩與原型篩的動應力存在差值，但整體上基本在工程誤差允許范圍之內。
