直線振動篩結構

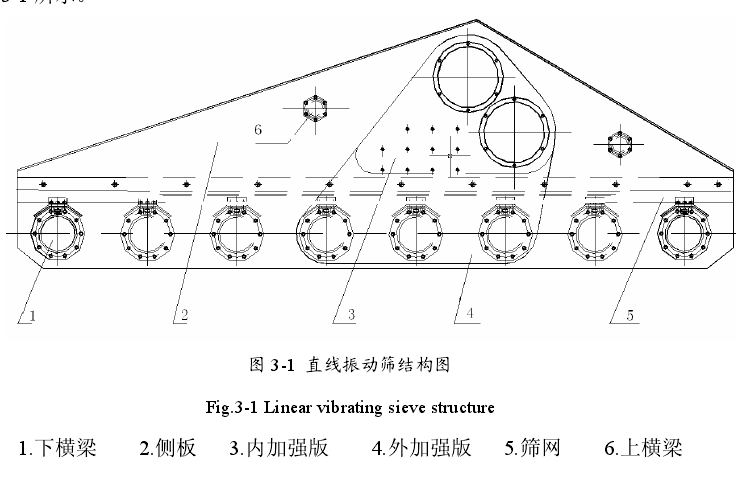

        直線振動篩主要由電機、傳動裝置、激振器、篩箱、隔振裝置等部分組成。本文研究對象由雙電動機驅動，電機不參振，通過萬向聯軸器與激振器相連。直線振動篩結構如圖 3-1 所示。

        1)激振器：用以產生簡諧激振力，使篩分機持續振動，是振動系統的關鍵部分。常用的激振器有慣性式激振器、電磁式激振器、彈性連桿式激振器、液壓式或氣動式激振器及凸輪式激振器等。

。其中慣性式激振器又可分為單軸式、雙軸式和多軸式三種。本文中的激振器選用的是雙軸慣性式激振器，這種振動篩在遠超共振狀態下工作，運動軌跡為直線。慣性式激振器由軸承座、軸承、偏心塊、軸、注油裝置等組成。具有結構簡單、制造容易、成本低、安全性能好、安裝方便、維修容易、振動噪聲小及易于實現通用化、標準化、系列化等優點。

        2)篩箱：篩分機的承載部件和參振部件，由篩框及固定在其上面的篩板、篩面組成。篩框由側板、擋板、下橫梁和上橫梁組成。側板是用鋼板制成，利用橫梁將兩塊側板連接起來，使篩框成整體結構。為了加強側板的剛度，在適當部位鉚接加強鋼板。上橫梁、下橫梁采用無縫空心圓鋼管通過高強度螺栓與兩側板連接。篩框上固定有篩網和篩板，篩網是振動篩中承受沖擊最大的構件，在它的上面，物料進行分級、脫水、脫介等工藝，因此也是最易損壞的零件，篩孔的形狀和布置直接影響篩分效果。側板和下橫梁是篩箱的主要受力構件。由于篩箱是借助側板支承在機架上，所以側板承受物料和篩箱的重量，并將激振力傳遞到篩箱的各個部分。下橫梁承受篩網、篩板和物料的重量及慣性力。
