１－篩箱；２－彈簧吊桿；３－雙軸振動器；４－傳動裝置；５－電動機

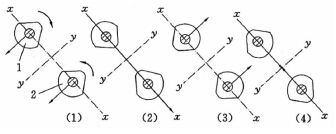

    振動器是由兩個單不平衡重振動器組合而成的，由裝在兩根振動軸端的一對惰齒輪使它們強迫聯系起來（也可以由雙電機驅動）。主動軸和從動軸上設有相同的偏心距重塊，兩根軸上的重塊相位角一致。當主動軸轉動時，從動軸同步異向回轉，在各瞬時位置中，它們產生的離心慣性力在方向的分力總是互相抵消，而在方向的分力總是互相疊加，因此形成了單一的沿方向的激振力，驅動篩面運動。在圖示（１）和（３）的位置上，離心力疊加，激振力最大；在圖示（２）和（４）的位置上，離心力抵消，激振力為零。圖２為激振力的計算。
