本文設計的振動篩分機為雙電機自同步直線型鉆井液振動篩，它具有鉆井液的處理量大、工作效率高等特點［４］。直線振動篩振動工作原理如圖１所示。直線型振動篩使用兩臺激振電機，激振軸分別為Ｏ１、Ｏ２，其偏心塊質量相等，即ｍ１＝ｍ２＝ｍ；偏心半徑相等，即ｒ１＝ｒ２＝ｒ。在坐標系Ｏｘｙ中，設原點Ｏ為參振部件的質心。工作前，兩偏心塊在Ｏ１，Ｏ２的連線上；工作時，兩電機同步反向轉動，經ｔ時刻后，兩個偏心塊轉過的角度都為ωｔ。

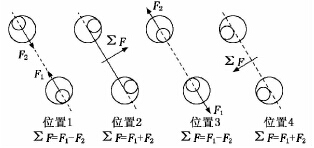

    對兩振動電機進行受力分析，因偏心質量和偏心距相等，故兩電機技術參數相同。根據單個電機激振力Ｆｍ＝ｍｒω２可知，兩電機的激振力時時相等。偏心塊從起始位置轉過ωｔ后，兩激振器在ｙ方向產生的激振力分力相加，在ｘ方向的激振力互相抵消。因此，兩激振電機產生的合力始終垂直平分于Ｏ１與Ｏ２的連線上，使激振力合力通過參振部件質心，實現了振動篩參振部件在該方向的直線運動。圖２中給出了４個特殊工作位置處偏心塊瞬時工作位置示意圖，可以看出存在的合力始終保持在ｙ方向上。     該產品設計使用的電機型號為ＭＶＥ３５００／１５Ｌ，其技術參數見表１。由如表１所示的電機技術參數和在ＣＡＴＩＡ中得到的參振部件的總質量，可計算出振動篩的振幅［５］，計算公式為：ｓ＝２Ｆ／ω２Ｍ．（１）其中：ｓ為振幅；ω為角速度，ω＝２πｎ／６０，ｎ為轉速；Ｆ為電機激振力；Ｍ為參振部件總質量
